Slider

Slider는 수평 트랙을 따라 이동하여 값을 조정 가능하도록 하는 시각적 표시를 장치 입니다.

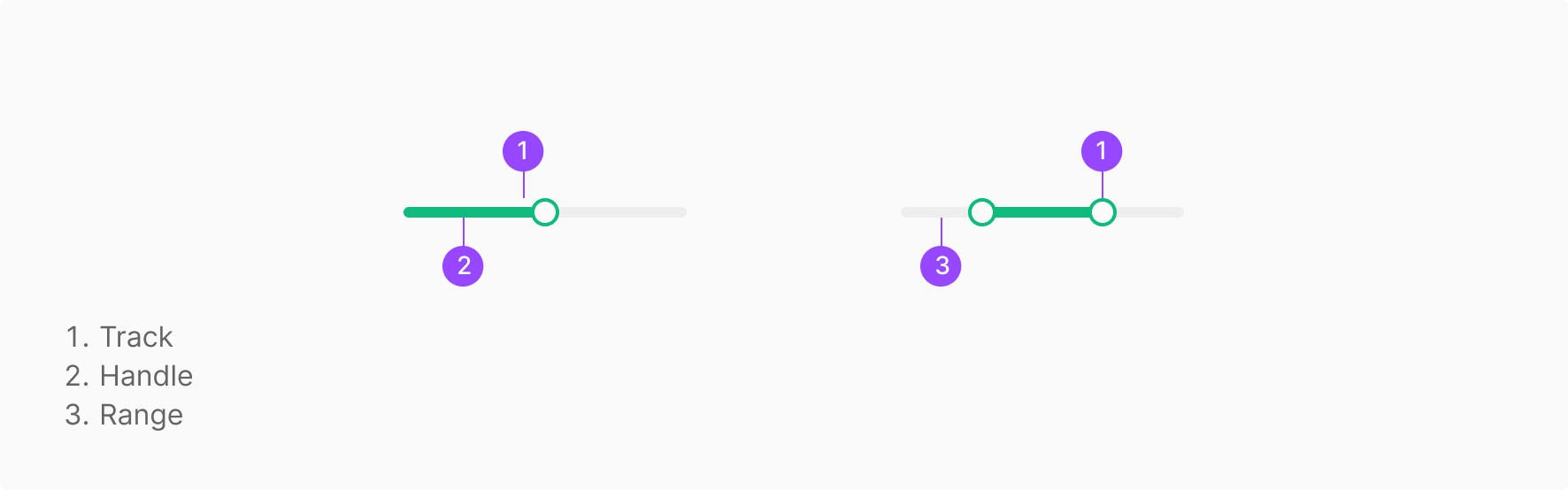

Anatomy

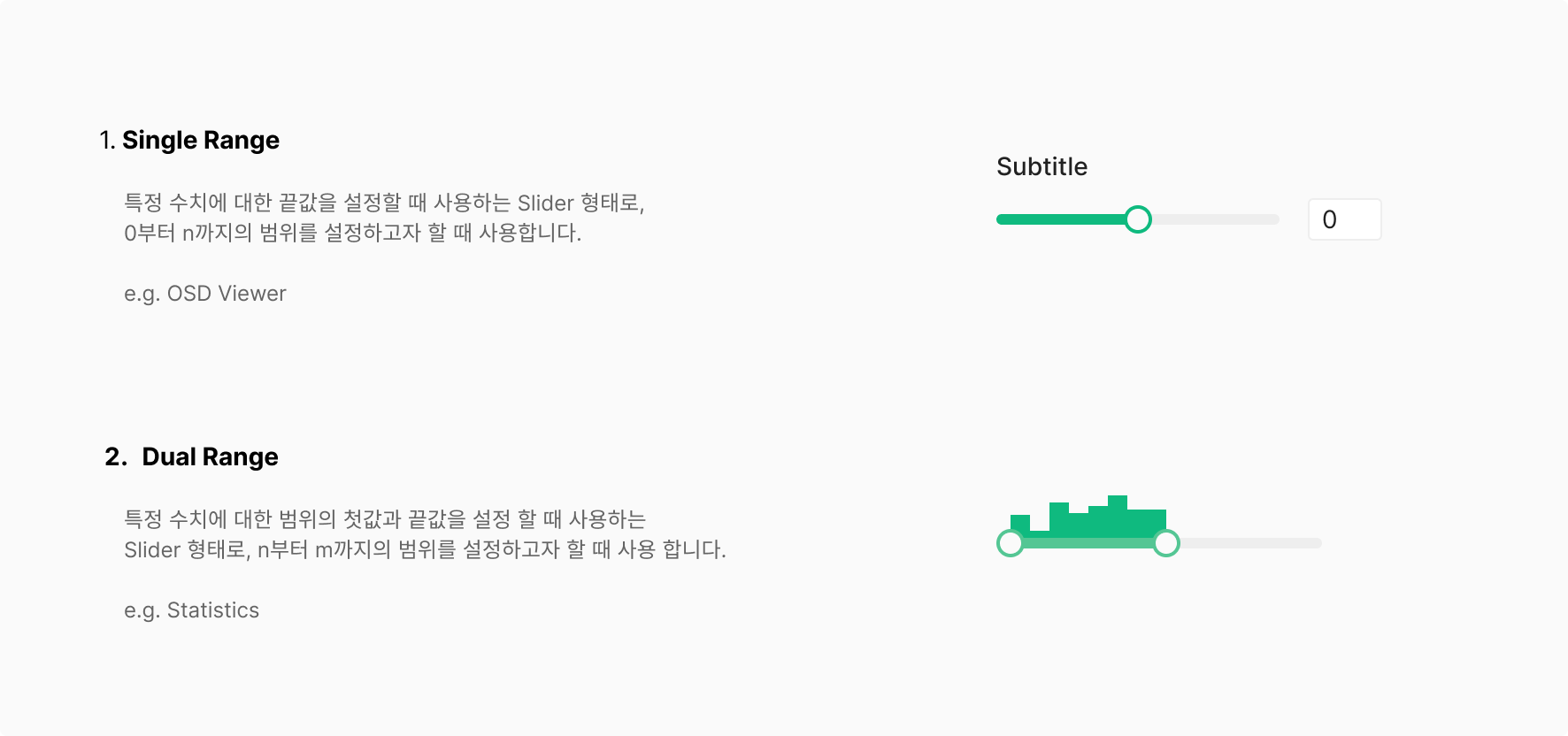

Usage

Slider는 사용자가 특정 정량적인 수치를 원할때 사용하는 것이 아닌 대략적인 Boundary를 정의 하고자 할때 사용 되어 집니다. 범위 설정 방식으로 2가지로 분류 합니다.

Components

Slider는 Range 설정 범위에 따라서 Single Range, Dual Range 2가지로 분류되는데, 그 안에서도 사용되는 방식에 따라서 여러 부가적인 요소들이 함께 사용 될 수 있습니다.

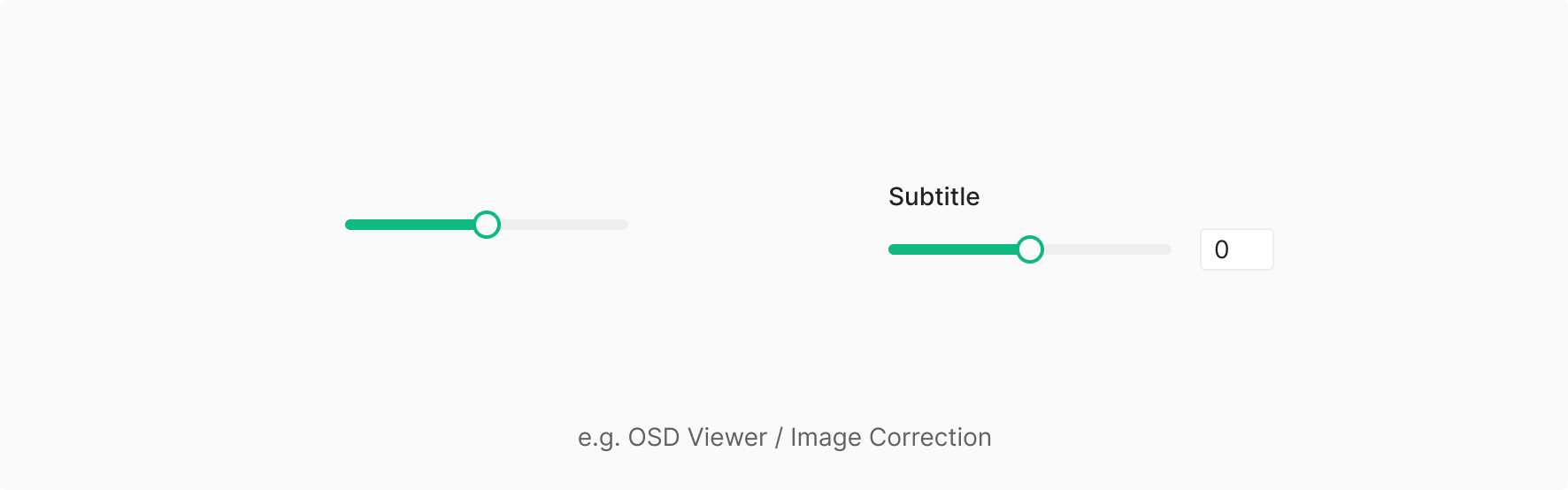

1. Single Value Slider

Single Value Slider는 가장 흔하게 사용되는 타입으로, Range의 작은 값은 0으로 고정한 상태로 한방향으로 사용자가 원하는 범위의 값을 설정하는 방식입니다. Image Correction의 필터 형태에서 Numerical Input과 Label과 함께 사용되는 것이 특징입니다.

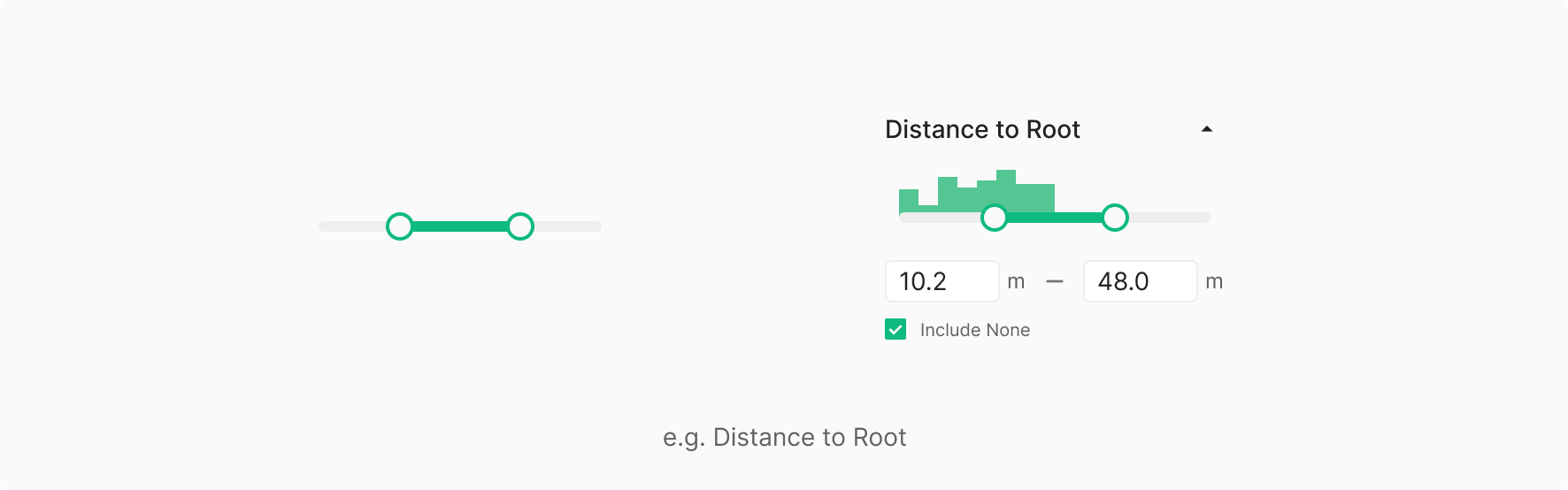

2. Range Slider

Range Slider는 사용자가 원하는 범위의 값의 작은 값과 큰 값을 모두 설정하는 방식입니다. Distance to Root의 필터 형태에서 Numerical Input과 Label이 함께 사용되는 것이 특징입니다.

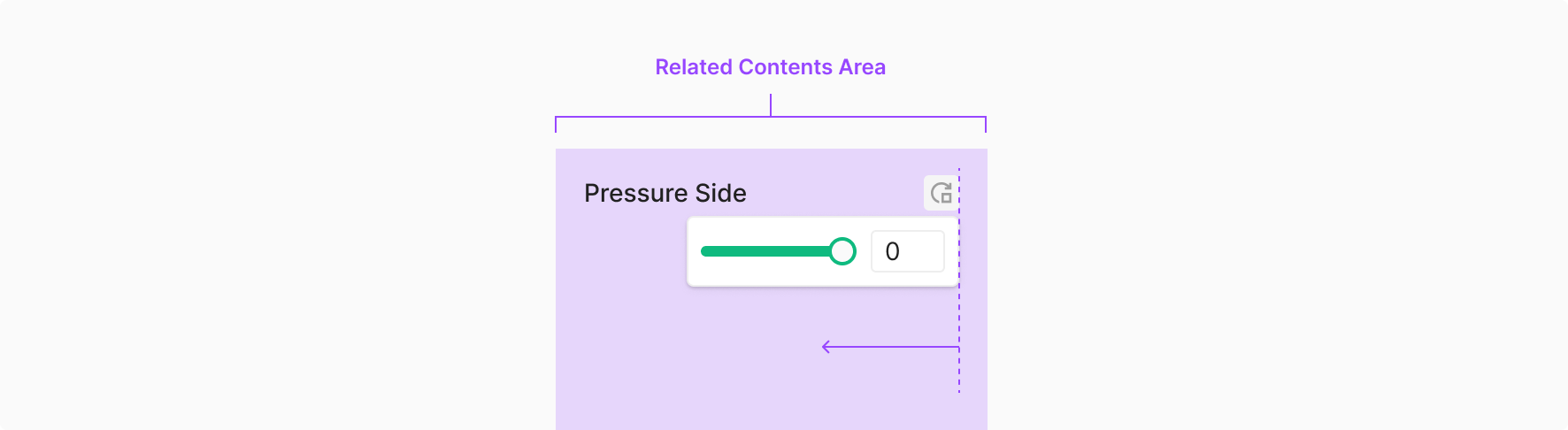

3. Pop-up Slider

Pop-up Slider는 공간상의 제약으로 별도로 Input을 위한 Pop-up을 띄워 Slider를 제공하는 방식입니다. Wind의 경우에 Blade View의 Rotate 동작을 수행할때 사용이 되어집니다. 해당 타입의 Pop-up표출 방식은 Dropdown Menu의 표출 방식과 동일하게 적용되어 지는 것이 특징입니다.

Dropdown이 표출되어지는 위치는 연관 콘텐츠와 가까운 방향으로 뜨는 것을 원칙으로 합니다. 해당조건을 동등하게 충족 하였을때 왼쪽 기준으로 맞춰 정렬 하는 것이 특징입니다.

State

Slider는 Range 설정 범위에 따라서 Single Value Slider, Range Slider 2가지로 분류되는데, 그 안에서도 사용되는 방식에 따라서 여러 부가적인 요소들이 함께 사용 될 수 있습니다.

Table of Figma Properties - Slider / Handle

Table of Figma Properties - Slider

User Case

State

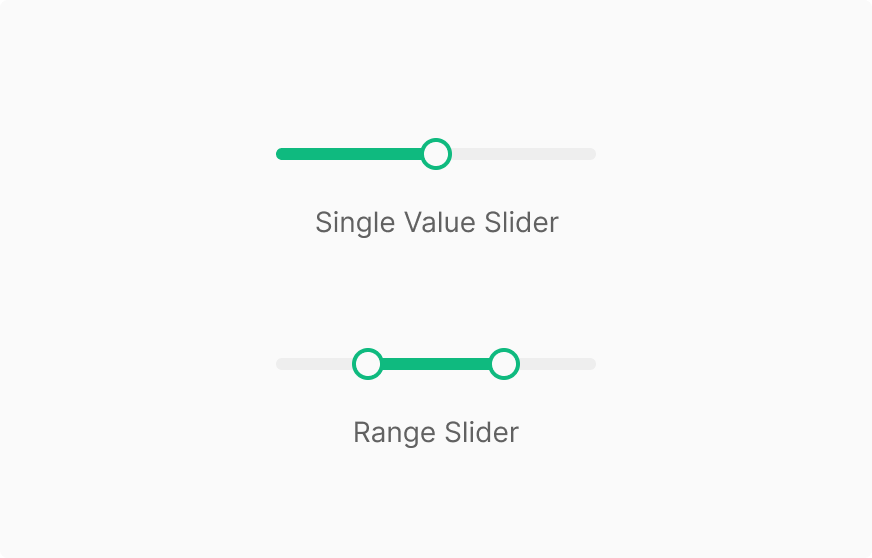

Slider는 Range 설정 범위에 따라서 특정 기준점(0)이 정해진 상태에서의 값을 설정하는 Single Value Slider와 첫 값과 끝값을 모두 설정 가능한 Range Slider 2가지로 분류되는데, 사용되는 방식에 따라서 여러 부가적인 요소 (e.g. input)들이 함께 사용 될 수 있습니다.

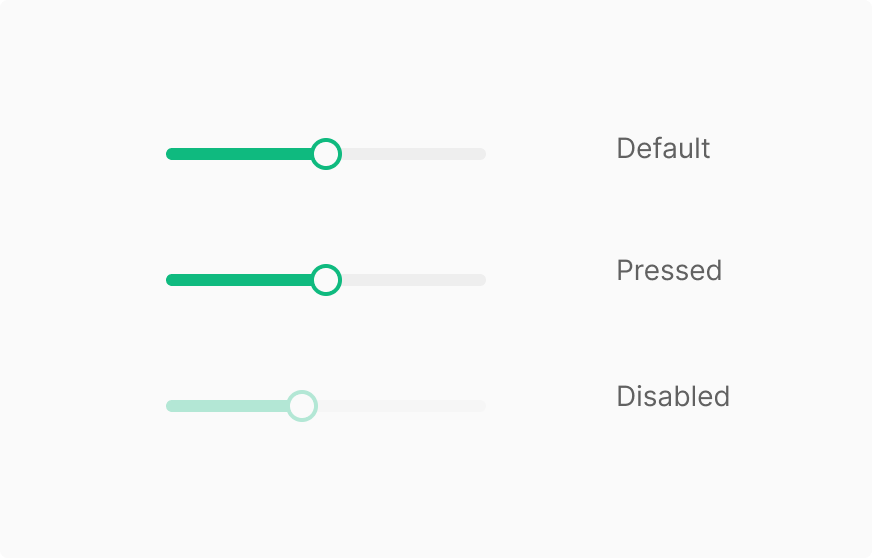

Handle

Hand의 경우 Default, Pressed, Disabled의 3가지 상태를 가지며 별도의 Hover가 사용되지 않는 것이 특징입니다. Disabled의 경우 Handle 개별적으로 Disabled가 사용되진 않으며 Slider의 상태와 함께 적용되어집니다.
