UX/UI Design · 2022–2024
NearthWind Mobile
풍력 발전 현장에서 드론 자동 비행과 블레이드 4면 촬영을 제어하는 모바일 운영 시스템. 검사 설정부터 촬영, 검토, 데이터 전송까지 — 현장의 모든 검사 워크플로우가 이 앱에서 시작됩니다.
Overview

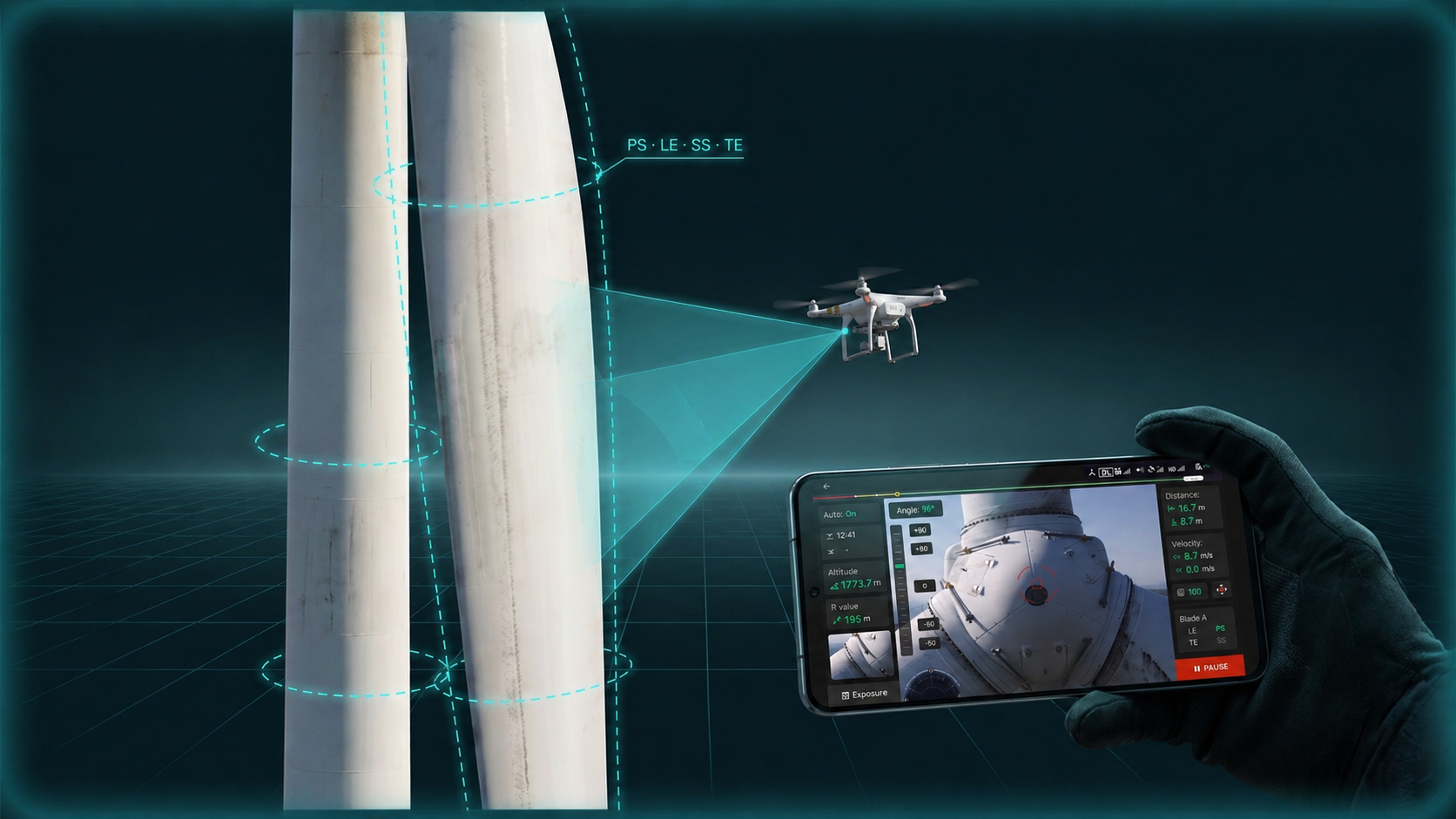

AI 자동 비행 드론으로
터빈 블레이드 4면 정밀 점검
NearthWind Mobile은 풍력 터빈 블레이드 검사를 위한 현장 운영 시스템입니다. 발전기를 정지한 뒤, 최상단 블레이드의 4면을 드론이 자동으로 비행하며 촬영합니다. 특수 드론이 아닌 일반 상용 드론으로 운영할 수 있습니다.
이 앱은 검사의 시작점입니다. 촬영 조건을 설정하고, AI가 자동 비행을 수행하며, 촬영 결과를 현장에서 바로 검토합니다. 검증된 데이터는 Zoomable Worker로 전송되어 데스크톱 환경에서 정밀 분석으로 이어집니다.
Design Challenge
현장에서 쓰이는 제품은
다른 종류의 문제를 풀어야 합니다
극한 환경에서의 조작
강풍, 직사광선, 소음 속에서 사용됩니다. 장갑을 끼고 조작하는 경우도 많습니다. 터치 영역은 넉넉해야 하고, 핵심 정보는 밝은 햇빛 아래에서도 즉시 읽혀야 합니다.
조종과 설정의 동시성
드론 조종과 촬영 설정이 동시에 이루어집니다. 비행 중에도 고도, 각도, 속도를 모니터링하면서 촬영 파라미터를 조정할 수 있어야 합니다. 모드 전환의 인지 비용을 최소화해야 합니다.
설정 실수의 비용
블레이드 순서, ISO, 셔터 스피드 등의 설정을 잘못 입력하면 전체 촬영을 다시 해야 합니다. 발전기 정지 시간이 제한적이기 때문에 설정 오류는 곧 현장 비용입니다.
후속 시스템과의 연결
모바일에서 촬영한 데이터는 Zoomable Worker에서 분석되고, Zoomable Wind에서 관리됩니다. 메타데이터 구조와 handoff 방식이 후속 분석의 품질을 결정합니다.
Core Feature 01

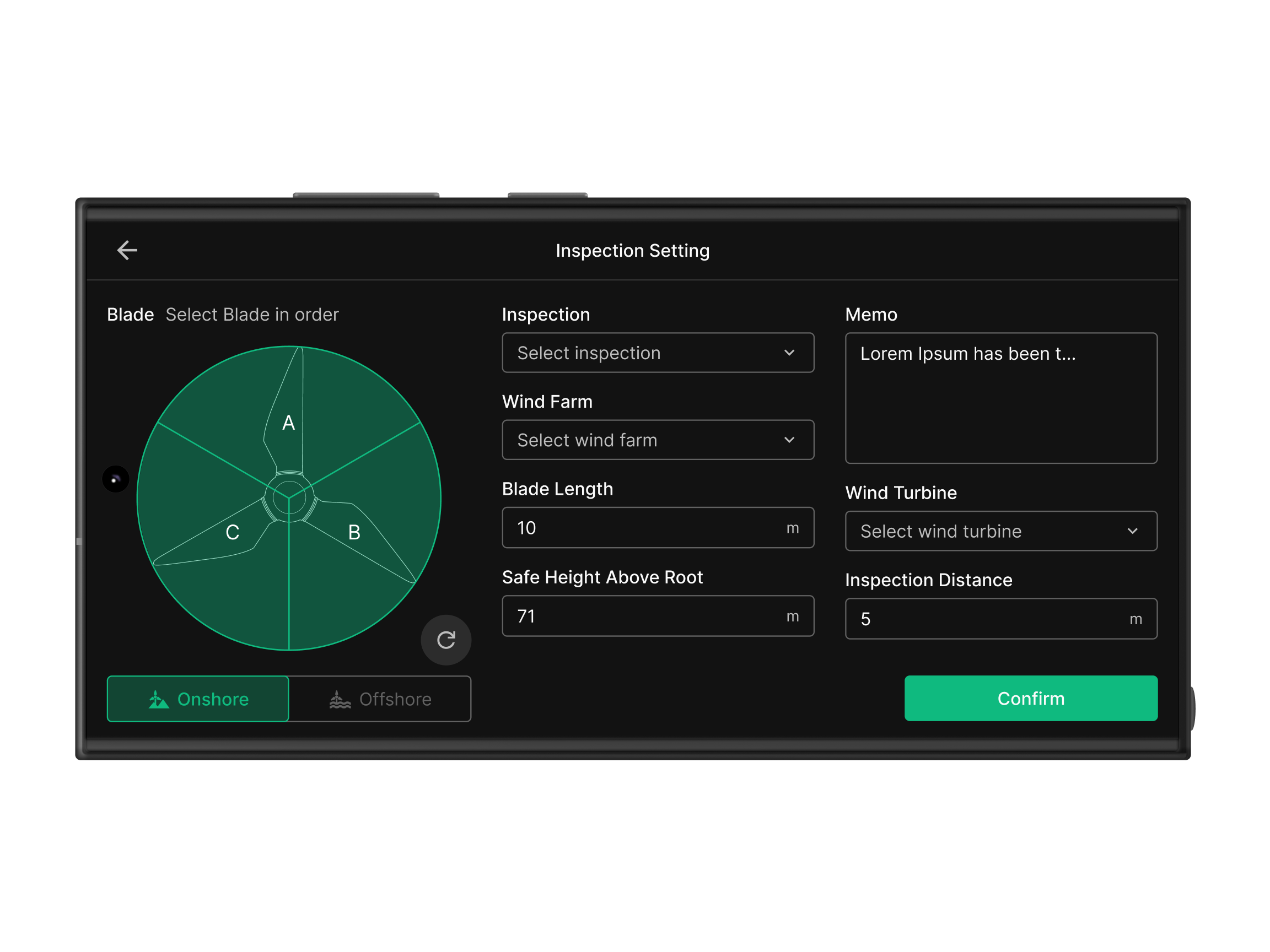

Flight & Inspection Settings
블레이드 선택, 발전기 정보, 조이스틱 모드, 카메라 파라미터를 하나의 설정 흐름 안에서 완료합니다. 검사 시작 전에 필요한 모든 설정을 한 곳에서 처리하여, 현장에서 화면을 오가는 시간과 설정 누락을 줄였습니다.
촬영 조건이 잘못 설정되면 전체 검사를 반복해야 합니다. 설정 항목을 단계적으로 배치하고, 필수 값이 비어있으면 다음으로 넘어가지 못하는 구조로 설계하여 실수 가능성을 줄였습니다.

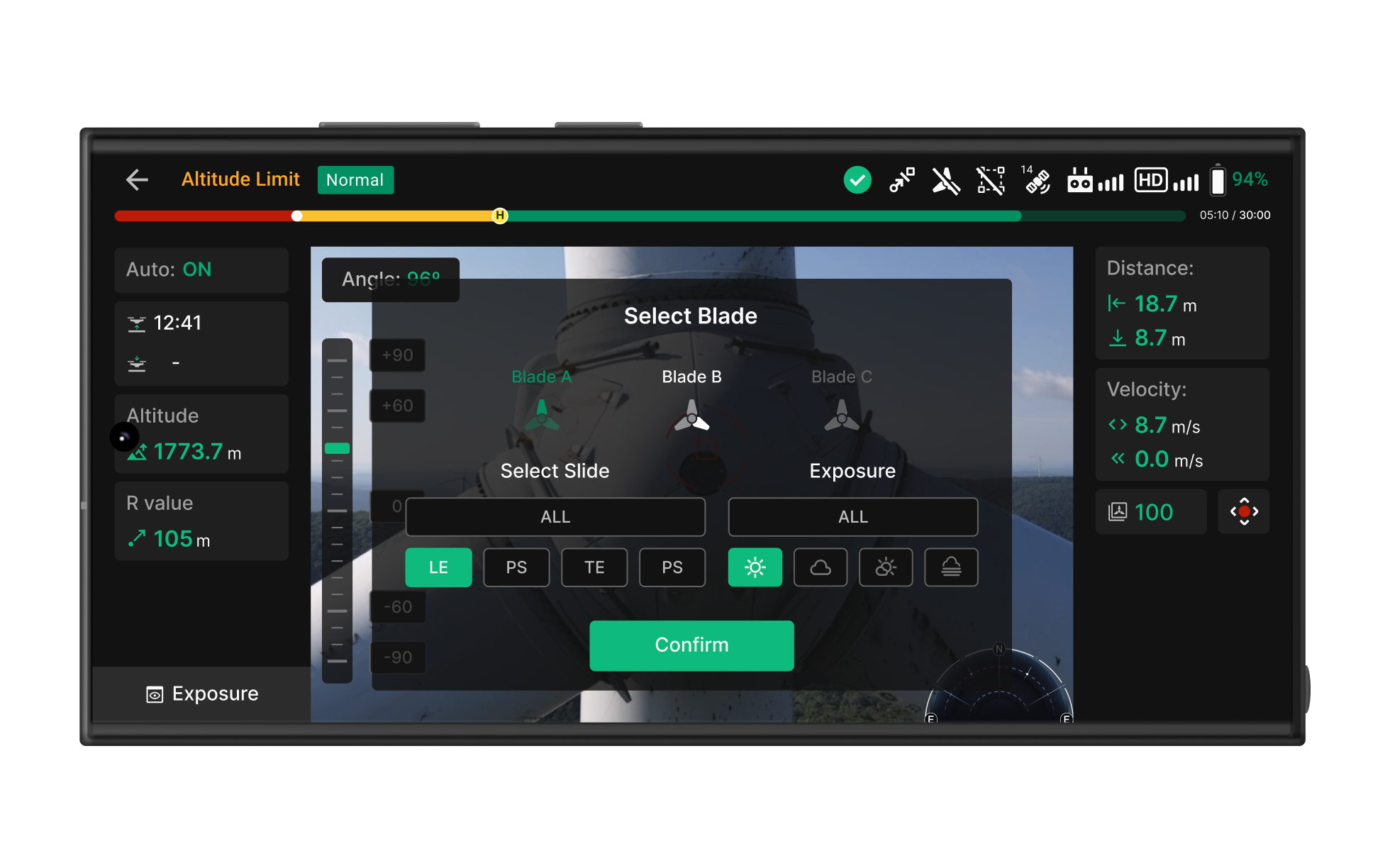

블레이드 선택
최상단 블레이드의 4면을 검사합니다. 블레이드 순서를 선택하고 Wind Farm, Wind Turbine, Blade Length 등 발전기 정보를 순차적으로 입력합니다.

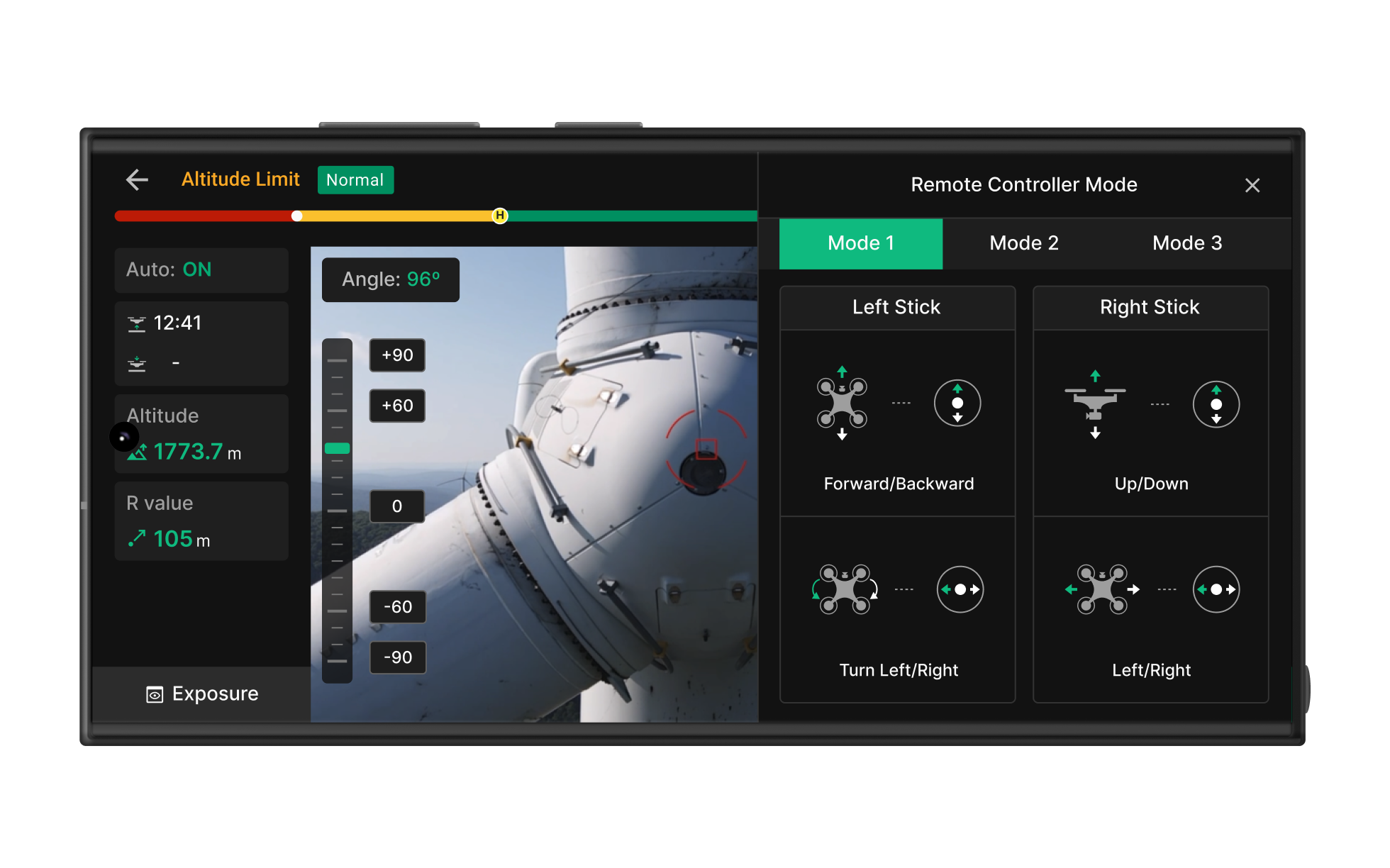

리모트 컨트롤러
Mode 1/Mode 2 전환, Left/Right Stick 방향 매핑을 지원합니다. 파일럿의 조종 습관에 맞춰 커스터마이징하여 조작 실수를 줄입니다.
촬영 설정
ISO, Shutter Speed, Exposure를 현장 환경에 맞게 조정합니다. Onshore/Offshore 프리셋으로 반복 설정의 부담을 줄였습니다.
Core Feature 02

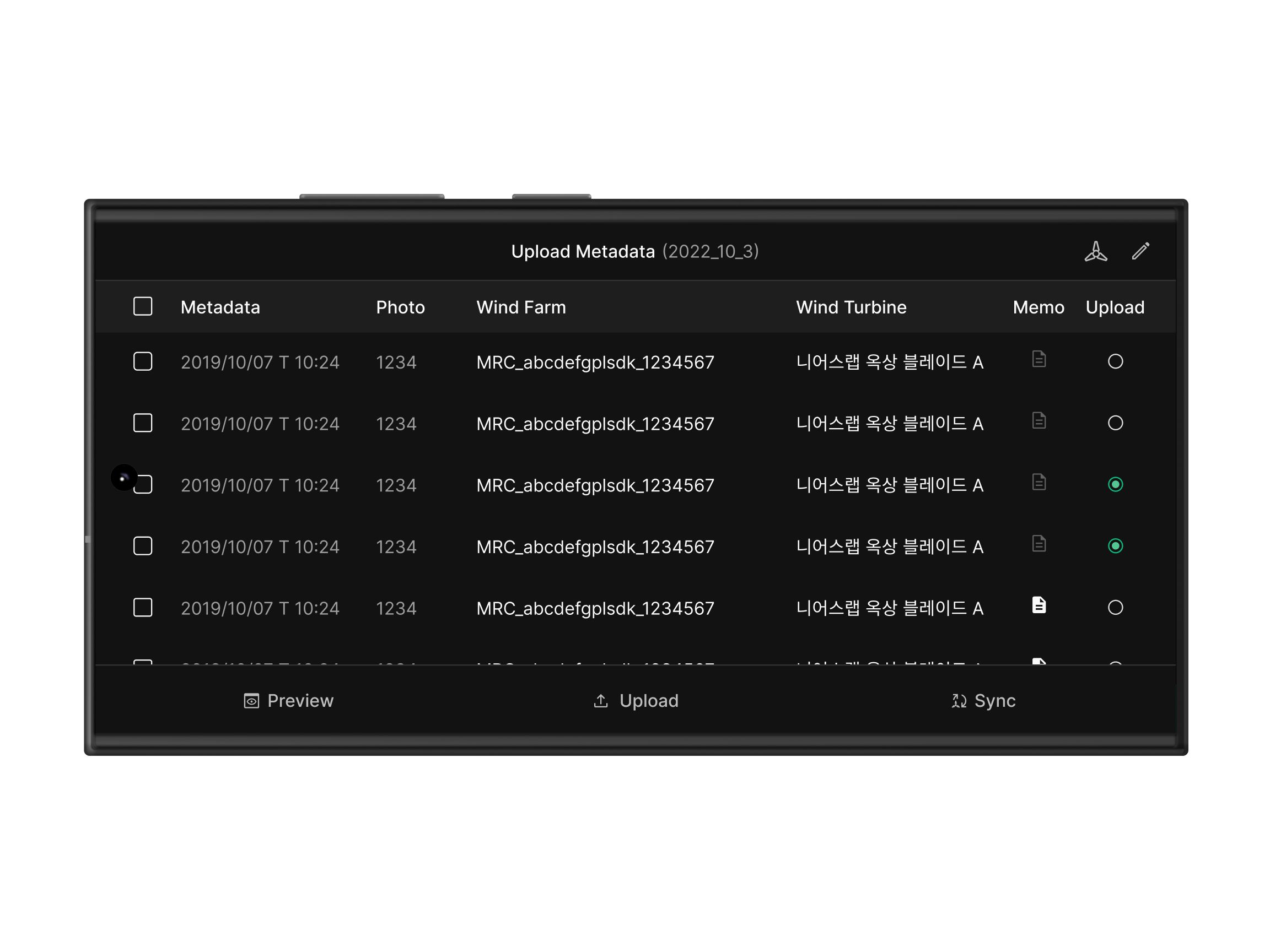

Metadata Upload & Review
단순 업로드 기능이 아닙니다. 촬영 결과를 현장에서 바로 검토하고, 문제가 있으면 재촬영을 판단하며, 검증된 데이터만 Zoomable Worker로 전송하는 품질 관문입니다.
모바일에서 촬영한 데이터의 품질이 후속 분석의 정확도를 결정합니다. 이 화면은 현장과 데스크톱을 잇는 handoff 지점이며, 데이터 신뢰성의 첫 번째 게이트입니다.

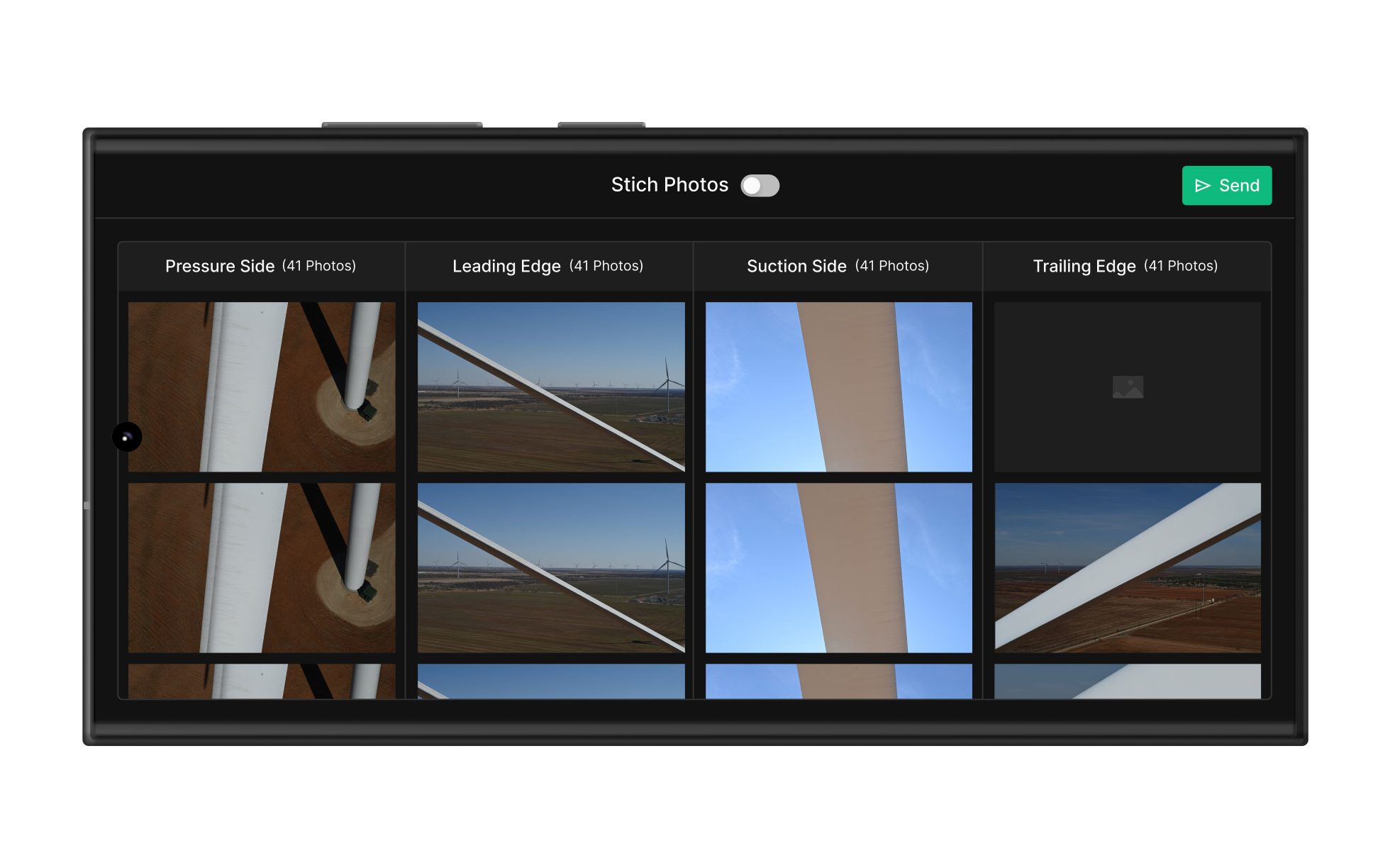

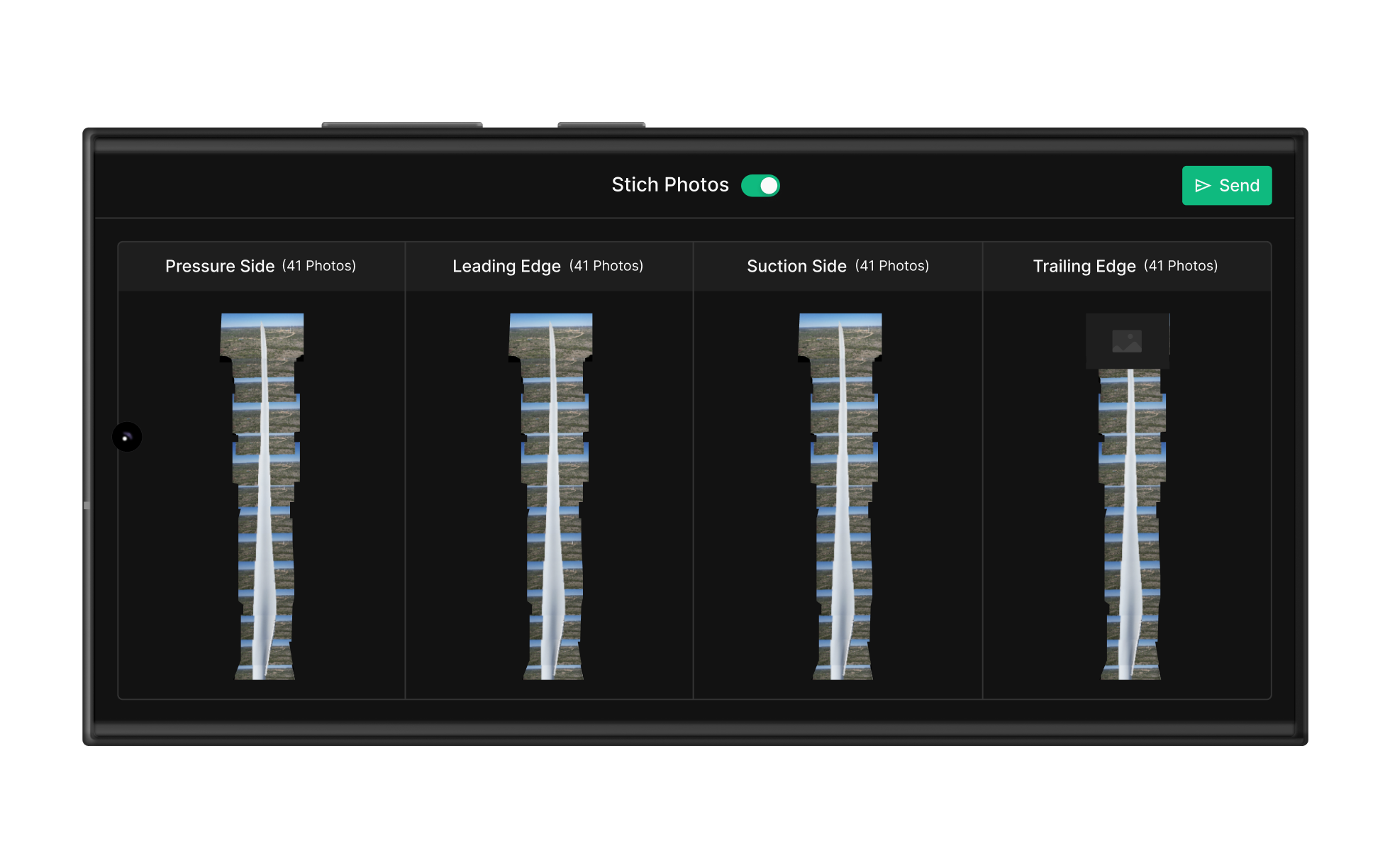

Stitch & Review
블레이드 4면(Pressure, Leading Edge, Suction, Trailing Edge)의 촬영 이미지를 스티칭하여 전체 블레이드를 한 화면에서 검토합니다. 누락 영역을 현장에서 즉시 확인합니다.
품질 검증 & 재촬영
각 면별 사진 수와 촬영 상태를 실시간으로 확인합니다. 품질 기준에 미달하면 자동 비행을 재실행하여 현장에서 바로 보완합니다.
Worker Handoff
검증된 데이터를 Zoomable Worker로 동기화합니다. 메타데이터 구조가 유지된 채 전송되어, 데스크톱에서 바로 정밀 결함 분석을 시작할 수 있습니다.
Process Flow
드론 검사 전체 워크플로우
Inspection Setting
블레이드 선택, 발전기 정보, 촬영 조건을 순차적으로 설정
Auto Flight
AI 기반 자동 비행으로 블레이드 4면을 순차 촬영
Preview & Check
스티칭 프리뷰로 촬영 품질을 현장에서 즉시 검증
Upload & Sync
검증된 데이터를 Zoomable Worker로 전송하여 분석 시작
Outcome
프로젝트 성과
자동화된 설정과 AI 자동 비행으로 기존 수작업 대비 현장 체류 시간을 대폭 단축
Pressure, Leading Edge, Suction, Trailing Edge 4면을 빠짐없이 촬영하여 검사 누락 제거
딥러닝 기반 자동 비행으로 파일럿 숙련도에 대한 의존을 낮추고 촬영 일관성을 확보
2년간 현장 피드백을 반영한 반복 개선으로 실제 운영 환경에서의 안정성 검증
Field UX
바람, 소음, 직사광선 속에서 사용되는 제품을 설계하는 경험은 실내 환경과 근본적으로 달랐습니다. 터치 영역, 색상 대비, 정보 밀도 — 모든 판단 기준이 현장 조건에 종속되었고, 드론 조종과 검사 설정이라는 복잡한 워크플로우를 한 손으로 조작 가능한 수준으로 단순화하는 것이 핵심 과제였습니다.
System Continuity
이 앱은 독립 제품이 아니라 검사 파이프라인의 시작점입니다. 모바일에서 촬영한 데이터가 Zoomable Worker로 자연스럽게 이어지고, Zoomable Wind에서 관리되는 end-to-end 경험을 설계했습니다. 메타데이터 구조의 일관성이 후속 분석의 정확도를 결정한다는 점에서, handoff 설계가 가장 중요한 판단이었습니다.
“People ignore design that ignores people.”
